QGF - 600 5 Gallon Mesin Pengisian Air Sistem Pengisian Air Mineral

Deskripsi:

1.1, Pembuka Tutup Otomatis

Mesin ini digerakkan oleh silinder, dikontrol oleh PLC; Bekerja otomatis dengan pemeriksaan barel;

Kepala pembuka tutup terdiri dari perangkat cakar dan silinder, posisi kepala pembuka tutup dapat bergerak naik dan turun, perangkat cakar dapat sedikit disesuaikan agar sesuai dengan tutup yang berbeda.

Ketika botol galon masuk ke mesin, kepala pembuka tutup akan turun dan perangkat cakar akan memegang erat sisi tutup barel, lalu mengangkat barel untuk melepas tutupnya; Dan ketika tutup dilepas, udara kompresor akan meniup tutup ke dalam hopper tutup, lalu jatuh ke luar ke wadah klien sendiri;

Tekanan cakar disesuaikan untuk melindungi tutup;

Dimensi: 650*800*1600mm

Berat: 100kg

1.2, Mesin Cuci Botol Eksternal Sikat

Mesin sepenuhnya tertutup untuk menghentikan kebocoran air, ketika botol galon dikirim ke posisi pencucian, silinder akan menghentikan 3 botol di dalam dan memperbaikinya dengan sikat dan palang pengencang, air akan dipompa dan disemprotkan ke badan botol, botol berputar bersama dengan sikat; Botol akan dibersihkan dengan fungsi sikat dan air;

Tidak perlu kompresor udara, mudah untuk produksi dan perawatan;

Parameter:

Jumlah sikat: 4 buah*2

Dimensi: 2000*1200*1750mm

Berat: 800kg

Daya: pompa 0.37+motor 0.75*2=1.87KW

Ukuran tangki air daur ulang: 600*550*550mm

Komponen:

PLC: Mitsubishi

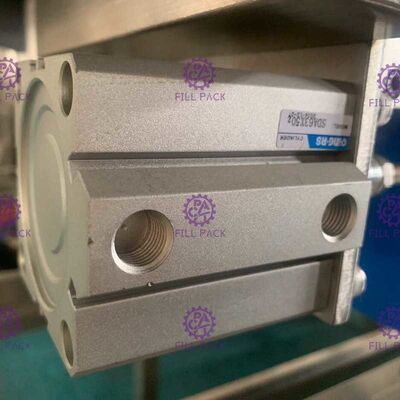

Silinder: AIRTAC

Sakelar udara-Kontaktor-Relai: Schneider

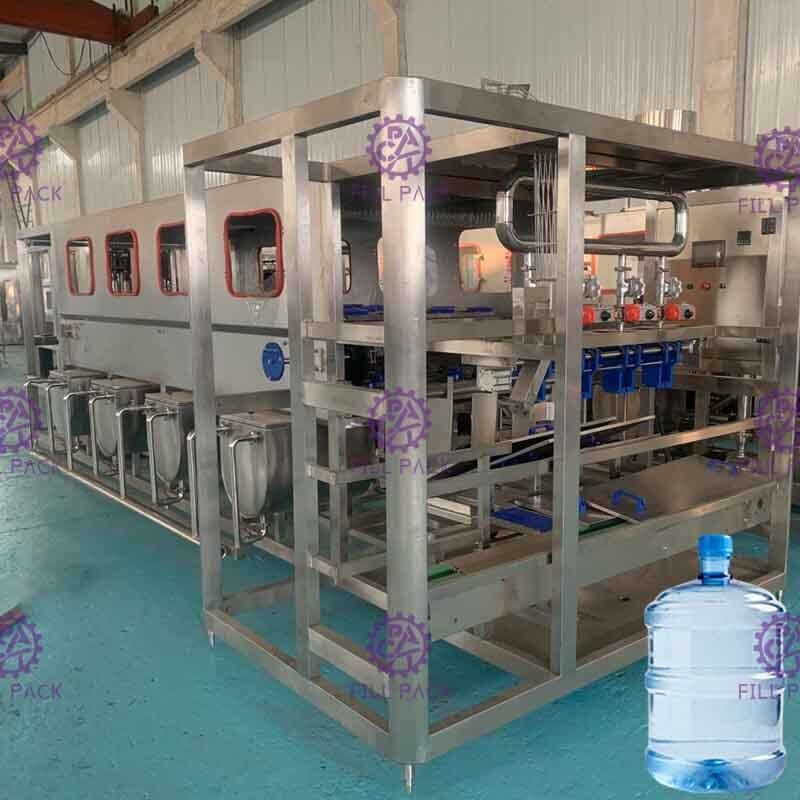

1.3, Mesin Cuci/Pengisi/Penutup dengan pemuatan botol otomatis

Mesin mengintegrasikan pencucian, pengisian, dan penutupan bersama. Ini adalah mesin yang ideal untuk memproduksi air galon. Seluruh mesin menggunakan baja tahan karat 304, tahan karat, dapat dibersihkan dengan mudah. Bagian listrik utama semuanya bermerek. Sistem saluran udara menggunakan produk merek Air TAC. Mesin ini memiliki konstruksi yang ringkas, akan menempati ruangan kecil, efisiensi kerja tinggi. Hanya membutuhkan 2 operator untuk mengontrol, ini adalah pilihan yang baik untuk pabrik pilih.

Pengaturan mesin tidak memerlukan sekrup lantai, setelah casing dilepas, letakkan mesin di lantai datar, lalu sesuaikan ketinggian dudukan dan sesuaikan semua tekanan dudukan agar rata. Setelah mesin terpasang dengan baik, sambungkan melalui pipa air, pipa pembuangan, dan daya, daya udara.

Proses kerja:

Unit pengisian barel dapat dibagi menjadi 3 langkah: pencucian, pengisian, dan penutupan, total 12 stasiun kerja, proses kerja sebagai berikut:

Atur mulut barel kosong ke dudukan barel, barel kosong akan dicuci dalam posisi berdiri terbalik, 2 stasiun kerja untuk pemasukan barel.

Proses pencucian akan dibagi menjadi 3 langkah: 1, pencucian timerosal, 4 posisi kerja; 2, pencucian air bersih, 4 posisi kerja. Setiap langkah pencucian diatur selama 8 detik, setelah pencucian, akan ada 10 detik untuk menetes.

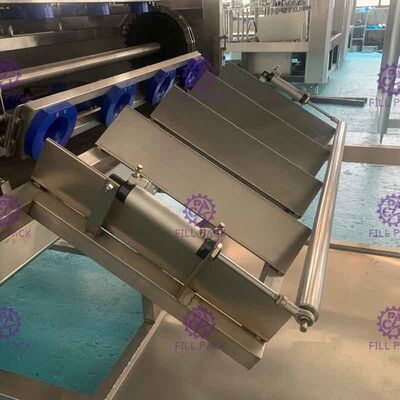

Barel setelah dicuci akan bergerak turun 45 derajat melalui rantai lintasan dan akan melewati rantai keluar dan berputar 45 derajat oleh silinder pengangkat barel ke posisi pengisian untuk pengisian.

Katup pengisian akan digerakkan oleh silinder untuk dimasukkan ke dalam barel dan mulai mengisi, waktu pengisian dikontrol oleh PLC, dan waktu pengisian dapat disesuaikan melalui panel kontrol sesuai dengan permukaan cairan pengisian. Setelah pengisian, kelebihan air akan kembali ke tangki air murni melalui ventilasi otomatis, ini dapat mengurangi konsumsi air. (tangki air tidak termasuk)

Setelah proses pengisian selesai, barel yang terisi akan didorong ke posisi penutupan oleh silinder penghenti barel, seluruh proses selesai sampai di sini.

Parameter:

Silinder: Air tech-Taiwan

Katup magnetik: Air tech-Taiwan

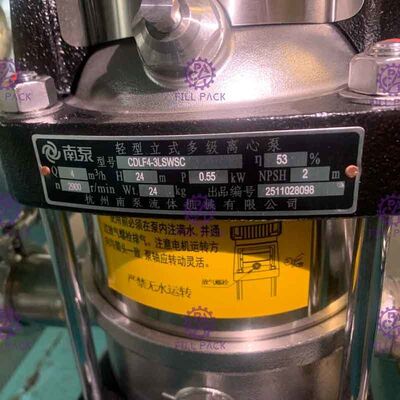

Pompa naik-pompa pengisi: Nanfang

PLC: Mitsubishi Jepang

Daya: 1.5KW

Dimensi: 6000*1800*1800mm

Berat: 1000kg

1.4, Mesin Pengecil Panas

Konstruksi SUS304 utuh, termasuk boiler listrik untuk menghasilkan uap dan terowongan pengecil khusus untuk film tutup barel;

Daya: 20KW

Dimensi: 800*600*1200mm

Berat: 100kg

1.4, Lampu Pemeriksa

Daya: 0.09KW

Dimensi: 1000*100*450MM

Berat: 10kg

Pembayaran:

100% L/C yang tidak dapat dibatalkan dan tidak dapat dialihkan saat dilihat atau 30% TT terhadap PI, 70% TT sebelum pengiriman

Pengiriman:

25-35 hari kerja setelah penerimaan L/C;
