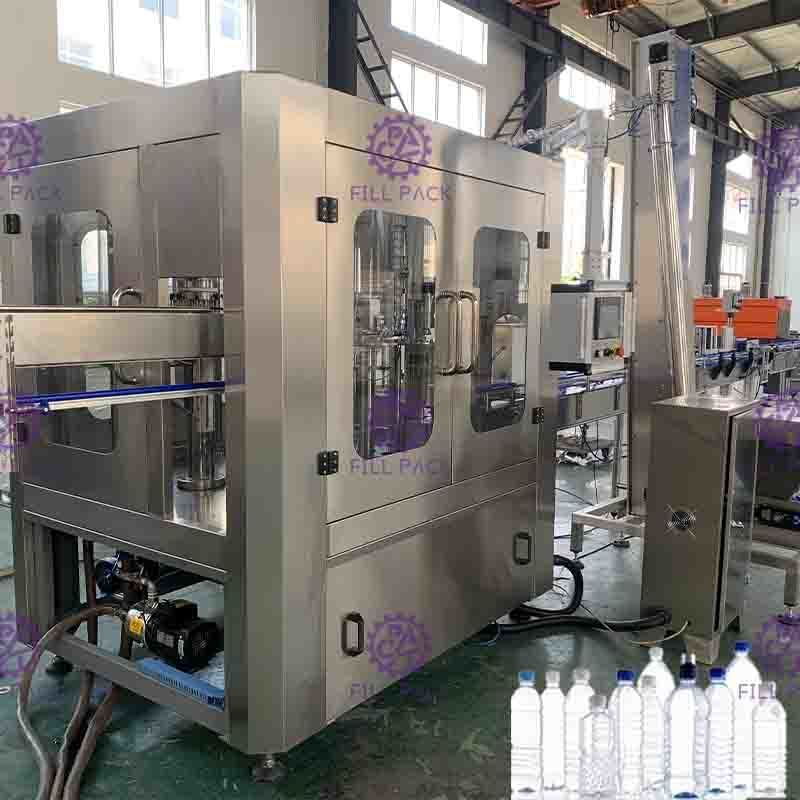

3000BPH 2L PET Mineral Filling Capping Labeling Machine Untuk Minuman Non Soda
Detail produk:
Tempat asal: | Zhangjiagang, Tiongkok |
Nama merek: | FillPack |
Sertifikasi: | CE / ISO9001 |
Nomor model: | CGF8-8-3 |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 1 set |
---|---|
Harga: | 11500USD/unit |
Kemasan rincian: | kemasan layak laut |
Waktu pengiriman: | 25 Hari Kerja Setelah Deposit |
Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T, , MoneyGram |
Menyediakan kemampuan: | 10 set per bulan |
Informasi Detail |
|||
Model: | CGF8-8-3 | Kapasitas:: | 3000BPH |
---|---|---|---|
Bahan botol:: | plastik | Volume botol:: | 0-2L |
Fungsi:: | pembilas-pengisi-capper | Mengisi Bahan:: | Susu, Air, Jus |
Poin Penjualan Utama: | Mudah Dioperasikan | Komponen Inti:: | Motor, Pompa, PLC |
Cahaya Tinggi: | Mesin pelabelan capping pengisian PET,mesin pelabelan capping pengisian 2L,mesin capping dan pelabelan pengisian 3000BPH |
Deskripsi Produk
Mesin cuci-mengisi-capping 3 in 1:
Peralatan ini digunakan dalam produksi minuman non-soda dari jus panas atau air dingin yang dikemas dalam
botol poliester.Pencucian, pengisian dan pembatasan terintegrasi dalam satu mesin.
Teknologi paling canggih dari Jepang dan Jerman digunakan dalam desain.Pengisian permukaan cairan tetap gravitasi digunakan.Pengisiannya cepat, jumlah cairan dikontrol secara akurat dan tetesan dan kebocoran dihindari.
Kram pegas digunakan dalam proses pencucian botol.Botol kosong dapat dibalik 180~ di sepanjang rel pengangkut.Ada dua kali pencucian internal dan eksternal, efisiensi pencucian botol tinggi.
Pengisian dengan tuas cairan tipe pegas yang mengontrol katup pengisian, tidak menetes.Tuas cairan mudah dikendalikan.Semua konstruksi terbuat dari SUS304, Tidak ada sudut mati di dalam katup pengisian.
Torsi magnetik digunakan untuk sekrup capping.Kekuatan capping sekrup dapat disesuaikan tanpa langkah.Kekuatan tutup sekrup juga dapat diperbaiki, dan tutupnya tidak akan rusak, tutupnya dapat diandalkan.
Ada tangki pemanas dingin-panas listrik yang tertutup di seluruh sistem terutama untuk menjaga suhu pengisian panas selama pengisian jus panas.Dan itu juga dapat menghentikan pemanasan dengan pemutusan listrik yang mudah untuk pengisian air dingin.Tidak perlu sistem uap ekstra untuk bekerja sama.
Seluruh mesin dikendalikan oleh PLC dengan layar sentuh sebagai antarmuka manusia-mesin.Jumlah minuman di tangki penyimpanan dapat dikontrol secara otomatis.Pengisian dan pembatasan akan dihentikan secara otomatis ketika tidak ada botol.Ketika botol dijepit dengan tidak benar atau ketika tutup tidak tersedia, mesin dapat dihentikan secara otomatis.
Teknologi perubahan frekuensi digunakan untuk menyesuaikan kecepatan operasi tanpa tidur.Kapasitas produksi dapat ditampilkan secara digital dan dapat disesuaikan dengan mudah.
Struktur saluran masuk botol konveyor udara
1. Mengadopsi sistem konveyor udara dengan filter efisien tinggi untuk memberi makan botol, ini dapat menjaga bagian dalam mesin pengisi tetap bersih
2.Dengan penahan leher botol di seluruh jalur dan lindungi perangkat blok botol.
3. Parameter:
Bahan BoFP: SUS304
Braket pemandu samping: poliamida yang diperkuat Bahan motor udara: logam
Model: F9-1.1 Daya: 1.1KW
Aliran udara: 2000m3 / jam
Tekanan udara: 1400Pa
Kecepatan: 2480Rpm
Bagian pembilasan
u Kecuali rangka bawah, bagian transmisi dan beberapa bagian yang harus dibuat dari bahan khusus.Suku cadang lainnya terbuat dari stainless steel 304.
u Bantalan rol terbuat dari stainless steel, cincin penyegel terbuat dari bahan EPDM, dan plastik terbuat dari UMPE.
- Gripper terbuat dari stainless steel, posisi memegang bottleneck juga terbuat dari stainless steel, dibandingkan dengan gripper karet tradisional, jauh lebih higienis, tahan lama, dan tidak ada bagian yang cepat aus, bagian sekrup dari bottleneck dapat menghindari tercemar oleh gripper karet.
u Gripper dilengkapi dengan nozzle semprotan efisien tinggi, dapat berkembang ke posisi mana pun di dinding botol, dan dapat menghemat air pembilasan.Ada penutup di atas nosel semprot yang dapat mencegah air tumpah;dan ada slot daur ulang peraturan dan pipa daur ulang di bawah nozel.
u Waktu pembilasan dapat dijamin selama 4 detik.
u Dengan menyesuaikan ketinggian bagian putar untuk beradaptasi dengan ketinggian botol yang berbeda
u Motivasi berasal dari sistem yang digerakkan dalam kerangka yang dilalui oleh roda gigi.
u Pasokan air bilasan dikendalikan oleh katup solenoida

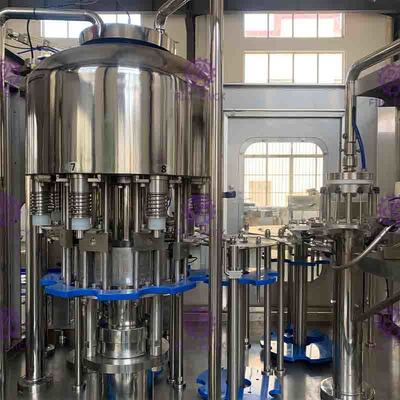

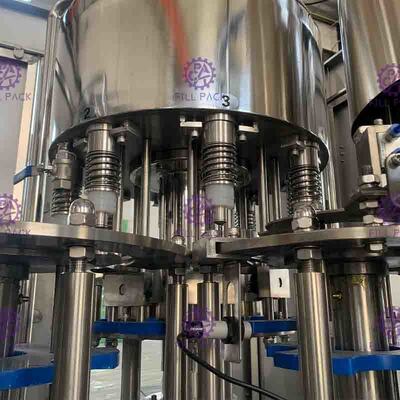

mengisi bagian
1) Mengadopsi bantalan anti-korosi non-pemeliharaan Jerman yang dapat mengurangi polusi pengisian ke lingkungan.
2) Pelat putar terbuat dari SUS AISI304, bantalan bergigi datar besar.
3) Katup mekanis tekanan diperkenalkan dengan desain asing canggih dengan kecepatan pengisian yang cepat, tidak ada kantong sudut kebersihan, beberapa bagian penyegelan, dan kontrol level cairan yang tepat.Seluruh katup terbuat dari 304 stainless steel.
4) Sistem pengisian memiliki sistem sirkulasi CIP untuk mencuci pipa dan cangkir palsu yang digunakan untuk membersihkan katup pengisian.Sistem ini dapat membersihkan pipa cairan, tangki cairan dan katup pengisian dll secara efektif.
5) Sistem pengisian ini memiliki sistem kontrol suhu otomatis.
6) Katup pengisian terbuka dan mulai mengisi ketika bergerak ke bawah dan menyentuh leher botol, katup pengisi bergerak ke atas dan meninggalkan kemacetan ketika selesai mengisi.
7) Pasokan cairan mengadopsi sakelar tingkat cairan magnetik katup pneumatik otomatis untuk mengontrol tangki cairan secara otomatis.
8) Motivasi pengisi berasal dari sistem yang digerakkan dalam rangka dan diteruskan oleh roda gigi.
Bagian penutup
Unit ini adalah tingkat akurasi tertinggi dari mesin 3 in 1, penting agar mesin berjalan dengan stabil dan kualitas produk.
Karakteristik tutup sekrup sebagai berikut:
1) Meniduri capping head (bagian utama yang dapat menjamin kualitas capping), ahli meningkatkan desain baja magnetik, peningkatan ini dapat mengurangi tingkat cacat capping lebih baik dan karakter tradisional mudah diatur dan menyesuaikan torsi sekrup penutup kepala.
2) Kepala penutup sekrup adalah desain tujuan ganda;sangat cocok untuk topi datar dan topi olahraga.
3) Perangkat yang dapat melepas tutup terbalik dan mencegah lewatnya tutup terbalik ditempatkan di pemandu tutup-jatuh.Melewati sistem pemuatan topi.
4) Sekelompok sakelar fotolistrik dipasang pada pemandu tutup-jatuh.Mesin akan berhenti ketika tidak ada tutup pada pemandu.
5) Saklar pendeteksi saluran masuk botol dipasang pada tutup sekrup.
6) Ada silinder cap-lock di sambungan antara pemandu tutup yang jatuh dan pelat tutup yang menyembul.Disadari bahwa tidak ada makan tidak ada topi.
8) Dengan menyesuaikan ketinggian bagian putar untuk beradaptasi dengan ketinggian botol yang berbeda.
9) Motivasi dari screwing capper berasal dari sistem yang digerakkan dalam rangka dan dilewatkan oleh roda gigi.
10) Bagian utama dari tutup sekrup diproses oleh pusat pemrosesan kontrol digital
peralatan listrik:
transduser | Mitsubishi | 2.2K |
Layar sentuh | Easyview-TaiWan | MT6070 |
PLC | Mitsubishi | FXIS-20MR |
Pasokan tegangan stabil | MingWei-TaiWan | S-35-24 |
Kontaktor | Schinder | CJX2-0910 |
Sakelar pendekatan | Otonik | PR18-8DN |
Saklar udara | Schinder | 3P-D20 |
IP-C3 |
Daya peringkat listrik:
Motor utama | 1.5KW |
Blower konveyor udara | 1.1KW |
Pompa pembilasan | 0.37KW |
Mengisi pompa | 0,55KW |
Motor penyortiran topi | 0.22KW |
Motor konveyor sabuk | 0.37KW |
TOTAL | 4.11KW |
Model | CGF 8-8-3 |
Kapasitas (B/H) (500ml) | 2000-3000 |
Ukuran botol | Leher: 20-50mm Tinggi: 150-320mm |
Tekanan air | 0.18-0.25Mpa |
Konsumsi air (kg / jam) | 1000 |
Stasiun cuci | 2 |
Stasiun menetes | 2 |
Mengisi presisi | +1MM |
Tekanan udara | 0.4Mpa |
Konsumsi udara (m³/mnt) | 0,3 |
Daya (kw) | 4 |
Berat (kg) | 1500 |
Dimensi (L * W * H) (mm) | 1800*1500* 2300 |
bagian pembilas |
mengisi bagian |
bagian penutup |
