Deskripsi Produk

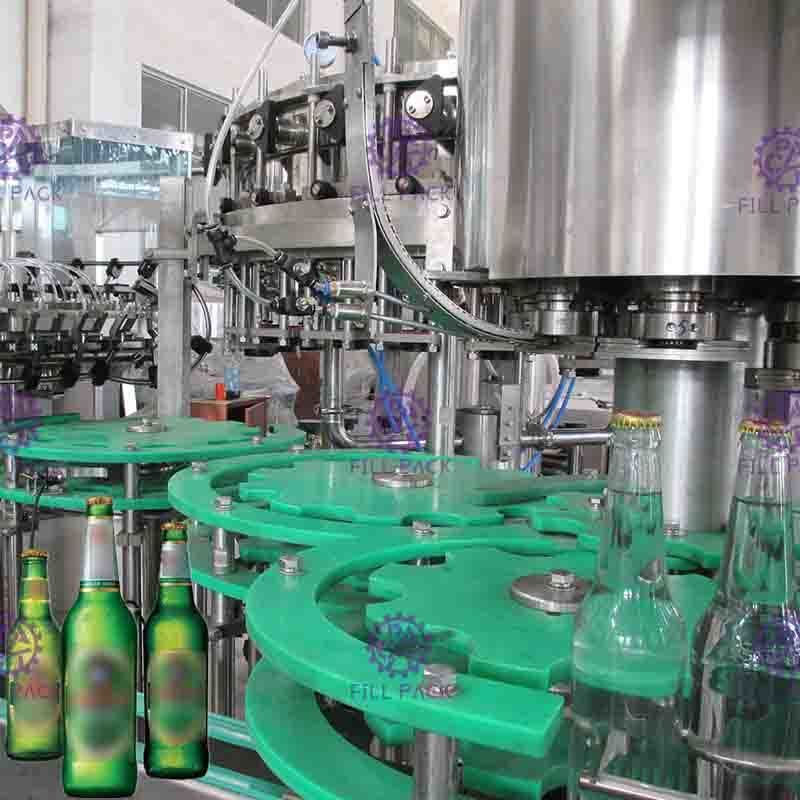

Mesin Capping Pengisian Botol Bir 3-in-1, Peralatan Pengisi Cairan
Detail Cepat:
Nama:Mesin Capping Pengisian Botol Bir 3-in-1, Peralatan Pengisi Cairan
Bahan: Panggung makanan stainless steel
Kontrol: PLC & kontrol layar sentuh
Kapasitas: 6000-8000bph
Botol yang Cocok: Botol kaca
Volume Botol: 0,25-2,5L
Dimensi: Berdasarkan pesanan
Fungsi: Mencuci penutup isi 3 in 1
Teknologi: Jerman & Jepang
Layanan purna jual yang disediakan: Insinyur tersedia untuk melayani mesin di luar negeri.
Deskripsi:

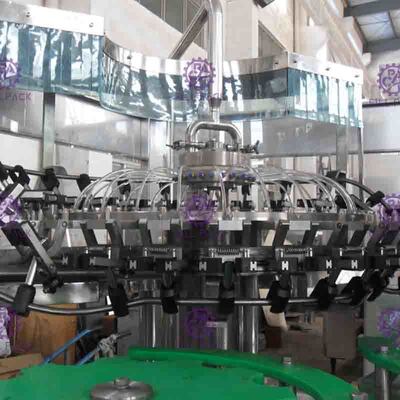

Bagian pembilasan botol
Bagian ini terdiri dari perangkat pengangkat, perangkat transmisi utama, rangka tetap, perangkat penjepit, distributor, dan kamera penjepit terbuka dan kamera putar balik, dll.
Alat pengangkat digunakan untuk mengatur ketinggian meja putar dan klem mesin untuk menyesuaikan dengan ketinggian botol.Tenaganya berasal dari tuas pengangkat.Tuas memutar putaran sekrup penggerak untuk mewujudkan meja putar terangkat.
Saat penjepit berputar ke roda bintang dengan meja berputar, botol ke tengah penjepit, buka penjepit cam tutup cakar klip dan klip kemacetan dengan penjepit berputar.Saat meja putar berputar, potongan penjepit akan berputar dengan cam over turn, pemandu cam berputar di sekitar putaran cam dan balikkan bottleneck ke 180 derajat sampai mulut botol menghadap ke bawah dan langsung menghadap ke nosel semprot, kemudian air bersih di semprotan semprotan nozzle dan cuci bagian dalam botol, Tiriskan, putar 180 derajat ke bawah dan kemudian keluar dari roda bintang.

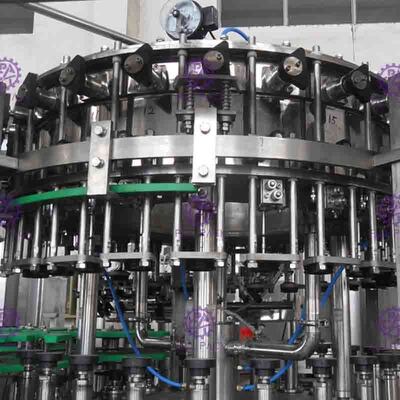

Mengisi bagian
Mesin pengisian bir botol kaca otomatis ini dirancang khusus sesuai dengan fitur bir, dan bagian pengisian dirancang dua kali sebelum evakuasi.
Bagian pengisian terdiri dari pipa cairan utama, basis bantalan silinder yang berputar, lingkaran tumpuan silinder, tangki minuman anggur atau berkarbonasi, katup pengisian, pipa silinder pengisi, perangkat lingkaran kontrol, perangkat naik, distributor, kontrol penyesuaian ketinggian, gelembung stimulasi lengan, sistem vakum, dll.
Sebuah.Vakum pertama
Buka batang katup Vakum, di dalam botol dan saluran vakum membentuk jalan.Udara di dalam botol akan dikeluarkan dari botol melalui saluran ini, di dalam botol akan terbentuk ruang hampa.Setelah mencapai waktu yang ditentukan, katup Vakum ditutup, kemudian akan selesai.
b.Injeksi gas
Buka katup pengisian, jalur terbentuk antara botol dan saluran gas.Gas mengisi ke dalam botol melalui saluran ini sampai tekanan gas di tangki anggur sama dengan tekanan tangki bir.
c.Penyedot debu kedua
Setelah injeksi gas ke dalam botol, sedikit udara akan terkonsentrasi di bagian atas leher botol.Pada penyedotan kedua, bagian dari udara istirahat ini akan dihilangkan dan menghasilkan keadaan sedikit vakum, yang lebih baik untuk pekerjaan pengisian.
d.Mengisi bir
Buka katup cair dan bentuk jalur antara botol dan tangki bir, bahan akan dimasukkan ke dalam botol dari saluran ini, pada saat yang sama, CO2 dalam botol kembali ke tangki bir dengan kecepatan yang sama melalui pipa belakang udara.CO2 yang terkompresi di bahan segel botol terus mengalir hingga bahan dalam botol naik melewati pipa belakang udara dan membentuk keseimbangan tekanan
e.Tutup katup
Setelah botol pengisian selesai berdiri untuk waktu yang lama, tutup katup minuman keras dan katup pengisian udara, potong saluran antara tangki anggur dan botol.
f.Pelepasan udara
Buka katup pembuangan dan bentuk jalur antara botol dan udara.Tekanan di dalam botol akan keluar melalui saluran ini dan tidak selesai sampai botol terpisah dari bagian pengisi.
g.Tiup sisa cairan
Ketika bagian pengisian berada di antara roda bintang keluar dan botol, buka katup pengisian gas dan tutup setelah mencapai waktu yang ditentukan.Sehingga gas dalam botol akan mengeluarkan cairan yang tersisa.

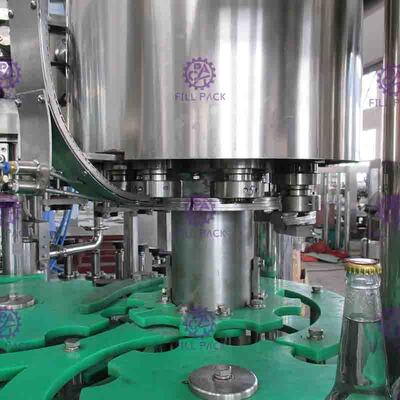

Bagian capping
Mesin capping terdiri dari cap holder, capping slideway, capping bagian atas, capping bagian bawah, bagian elevator dan kolom anti circling.
Gerakan naik dan turun nosel capping digerakkan oleh cam capping, yang diperbaiki.Sekrup atau tutup mahkota (satu mesin hanya dapat memiliki satu jenis bagian capping) dikirim ke slideway tutup dengan mixer di wadah tutup, dan kemudian meluncur ke cetakan capping dari nosel capping.Nozel capping digerakkan oleh tenaga dan bergerak dalam lingkaran.Nozel capping akan bergerak ke atas dan ke bawah satu kali di setiap lingkaran capping.Bubungan, dipasang di bagian tetap atas dari mesin capping, mengontrol gerakan ke atas dan ke bawah dari nosel capping.
Setelah botol dikirim dari mesin pengisi, nosel capping telah diumpankan dengan tutup botol.Nozel capping bergerak ke bawah botol di bawah platform capping yang digerakkan oleh jalur pemandu cam, lalu tutup botol dengan bantuan cincin redaman.
Spesifikasi:
| Model |
DCGF12-12-4 |
DCGF 18-18-6 |
DCGF 24-24-8 |
DCGF G32-32-10 |
| Produksi B / H (600ml) |
3000-4000 |
4000-6000 |
6000-8000 |
8000-12000 |
| Standar botol |
Leher: φ50-100mm Tinggi: 150-320mm |
| Tekanan air dari botol cuci |
0,18-0,25Mpa |
| Konsumsi air untuk botol cuci (kg / jam) |
1300 |
2000 |
3000 |
4000 |
| Posisi penyemprotan |
4 |
7 |
10 |
14 |
| Posisi botol menetes |
3 |
5 |
8 |
10 |
| Ketepatan pengarsipan |
+ 5 MM |
| Tekanan sumber gas |
0.4Mpa |
| Konsumsi gas (m³ / mnt) |
0.3 |
0.4 |
0,5 |
0.7 |
| Total daya (KW) |
4.2 |
4.5 |
5 |
6.2 |
| Berat total (T) |
2 |
2.5 |
3 |
4 |
| Dimensi (L * W * H) mm |
2100 * 1600 * 2100 |
2500 * 1750 * 2100 |
2700 * 2100 * 2100 |
3500 * 2100 * 2100 |
Keunggulan kompetitif:
1. Garansi satu tahun untuk seluruh sistem
2. Instalasi dan debugging peralatan gratis
3. Setelah satu tahun, kami dapat membantu Anda merawat mesin dan asesorisnya hanya disediakan satu harga biaya
4. Setiap 3 tahun, kami dapat membantu merombak mesin gratis (Tenaga Kerja)
5. Kami dapat memberikan layanan magang dan membantu Anda melatih operator dan mekanik
6. Teknologi produksi gratis dan konfigurasi proses
7. Kami dapat membantu Anda merancang jalur produksi, bengkel dan menyediakan proyek turn-key
